 首页 >>> 金相显微镜 >>> 半导体芯片检测显微镜

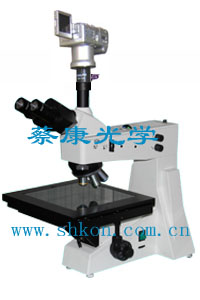

半导体芯片检测显微镜
放大图片
产品名称:

半导体芯片检测显微镜

产品型号: DMM-1200C
产品特点: 上海蔡康太阳能显微镜厂专业生产太阳能检测显微镜,光伏电池检测显微镜,半导体芯片检测显微镜,晶体硅检测显微镜,熔深检测显微镜,欢迎广大客户咨询,我们热忱为广大客户提供优质的服务。
半导体芯片检测显微镜详细资料:



                                                     微分干涉金相显微镜(晶圆金相显微镜):DMM-1200C

一、微分干涉金相显微镜仪器的主要用途和特点
    DMM-1200
微分干涉金相显微镜(DIC)采用优质的无限远光学系统,微分干涉相衬显微镜适用于对多种物体的显微观察。配置落射DIC观察系统与透射照明系统、无限远长距平场消色差物镜、大视野目镜和偏光观察装置,具有图像立体感且清晰、操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器,可选用微分干涉(DIC)观测、获得高清晰的图像,使图像衬度更好,是针对半导体晶圆检测、太阳能硅片制造业、电子信息产业、治金工业开发的,作为工业金相显微镜使用;可进行明场观察、落射偏光、DIC观察,广泛用于工厂、研究机构、高等院校对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析。

DMM-1200C微分干涉金相显微镜是将的光学显微镜技术、优良的光电转换技术、数码成像技术紧密地结合在一起而开发研制成功的理想产品。既可人工观察金相图像,又可以在数码相机上很方便地适时观察金相图像,并可随时拍摄记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。



二、大平台微分干涉金相显微镜仪器的主要技术指标
金相显微镜组件及规格
光学系统 无穷远光学系统
主机 DMM-1200倒置金相显微镜主机
目镜 大视野 WF10X(Φ22mm)
WF15X(Φ16mm)
WF20X(Φ12mm)
平场分划 10X/Φ20mm(0.10mm/格值)
物镜 无限远长工作距离平场消色差

放大倍数/数值孔径 有效工作距离
PL5X/0.12 26.1
PLL10X/0.25 20.2
PLL20X/0.4 8.8
PLL40X/0.6 3.98
目镜筒 三目镜 铰链式,倾斜30度,分光比:观察80% 摄影20%;或观察100% 摄影100%
滤片组 全系列滤色片
物镜转换器 五孔物镜转换器
调焦机构 同轴粗微动调焦机构,带锁紧和限位装置, 调焦范围30mm 微动格值0.8μm
载物台 台面尺寸:280mm*270mm;
移动范围:横向(X)204mm,纵向(Y)204mm
照明系统 落射照明12V/50W,卤素灯,中心、亮度连续可调
微分干涉 可使用于5X、10X、20X

三、大平台微分干涉金相显微镜系统的组成
1、金相显微镜DMM-1200
2、数码适配镜
3、彩色数码相机
4、计算机(选购)

四、大平台微分干涉金相显微镜选购部分
1.金相分析软件

五 、大平台微分干涉金相显微镜同类仪器的比较
1、DMM-1200C电脑微分干涉显微镜
2、DMM-1200D数码微分干涉显微镜
