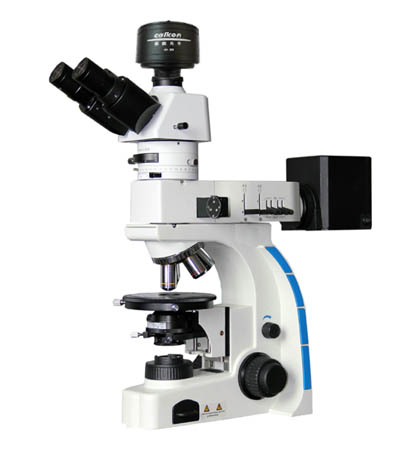

蔡康XPF-770C地质偏光显微镜
|
一、XPF-770C系列偏光显微镜的用途和特点:
XPF-770透反射偏光显微镜采用UCIS无穷远色差独立校正光学系统，是地质、矿产、冶金等部门和相关高等院校的专业实验仪器。 随着光学技术的不断进步，偏光显微镜的应用范围也越来越广阔，可广泛应用于地质、化工、医疗、药品等领域的研究与检验，也可进行液态高分子材料，生物聚合物及液晶材料的晶相观察，是科研机构与高等院校进行研究与教学的理想仪器。可供广大用户作单偏光观察，正交偏光观察，锥光观察以及显微摄影，配置有石膏λ、云母λ/4试片、石英楔子和移动尺等附件，是一组具有较完备功能和良好品质的新型产品。本仪器的具有可扩展性，可以接计算机,对图片进行保存、编辑和打印。
二、性能特点
1、UCIS无穷远色差独立校正光学系统，配置无穷远平场物镜(中心可调)与φ20mm大视野目镜
2、粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值: 1μm
3、可拆卸式起偏器， 可360°偏振方向旋转，有0、45、90、135、180、225、270、315四个档位
4、宽电压电源：透射照明，科勒照明，110-240V自适应式宽电压，6V20W卤素灯，亮度连续可调；反射照明：12V50W卤素灯照明，电源箱宽电压输入，可变光栏，偏光、滤色片切换器
|
|
|
|
|
| 三.显微镜技术参数： |
|
名 称
|
规 格
|
|
总放大倍数：
|
40X---600X
|
|
无穷远无应力物镜
|
无应力平场消色差物镜(无盖玻片) PL 4X/0.12
|
|
无应力平场消色差物镜(无盖玻片) PL L 10X/0.25
|
|
无应力平场消色差物镜(无盖玻片)
|
|
无应力平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧)
|
|
高眼点目镜
|
大视野高眼点 WF10X (Φ20mm)
|
|
分划目镜 10X (Φ20mm) 0.10mm/格
|
|
补偿器
|
全波长1λ补偿器（石膏试板，光程差530nm）
|
| 1/4λ补偿器（云母试板，光程差137nm） |
| 石英楔子，可连续产生Ⅰ-Ⅳ级干涉色 |
| 目镜筒 |
|
| 中间接筒 |
|
|
落射照明
|
|
| 检偏器： 360°可调,带刻度和微动游标 |
| 反射照明：12V50W卤素灯照明，电源箱宽电压输入，可变光栏，偏光、滤色片切换器 |
| 透射照明 |
起偏器： 可360°旋转，有0、90、180、270四个读数 |
| 集光器 卤素灯照明适用 |
| 透射照明：科勒照明，110-240V自适应式宽电压，6V20W卤素灯，亮度连续可调 |
| 阿贝聚光镜： N.A. 1.25 可上下升降 |
|
调焦机构
|
粗微动同轴，带有粗调松紧调节装置，高度上下可调，粗动行程：20mm，微动精度：0.001mm
|
|
转换器
|
内定位内倾式四孔可调中心转换器，带物镜中心调节扳手
|
|
载物台
|
|
| 选配：机械移动片夹 |
| 附件 |
机械移动片夹（可夹持矿石切片和生物切片）、滤色片 |
|
|
|
| 四、系统数字性 |
| XPF-770C型偏反光显微镜系统是将光学显微镜技术、良好的光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项高科技产品。可以在计算机上很方便地观察不同晶体的偏光效果图像，并对偏光图谱进行分析,处理,还可输出或冲印偏光图片。 |
|
|
| 五、系统组成 |
1、蔡康偏反光显微镜XPF-770
2、电脑适配镜
3、蔡康300万彩色数字摄像器
4、计算机（选配） |
|
|
| 五、选购部分 |
| 1.蔡康偏光分析软件DP-3000 |
| 2、移动尺 |
|
| 3、蔡康ckc2000万像素数字摄像器，功能有：图像拼接，景深融合，测量报告，清晰度好及色彩特效。 |
|
