蔡康双目倒置式金相显微镜4XBC

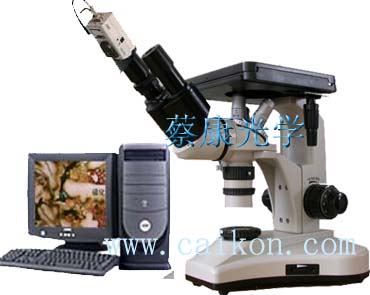

蔡康双目倒置式金相显微镜4XBC 一、仪器的主要用途和特点      蔡康4XBC电脑型双目倒置金相显微镜是将光学显微镜技术、优良的光电转换技术、计算机图像处理技术紧密地结合在一起而开发研制成功的一项科技产品。可以在计算机显示器上很方便地观察金相图像，从而对金相图谱进行分分析,评级等对图片进行输出、打印。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。可广泛地应用在工厂或实验室进行铸件质量的鉴定。原材料的检验或对材料处理后金相组织的研究分析等工作。     本仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。

二、仪器的主要技术指标 1.目镜 类别 放大倍数 视场直径(毫米) 平场目镜 10X 18 12.5X 15 2.物镜 类别 放大倍数 数值孔径(NA) 系统 工作距离(毫米) 消色差物镜 10X 0.25 干 7.31 半平场消色差物镜 40X 0.65 干 0.66 消色差物镜 100X 1.25 油 0.37 3.光学总放大倍数:100X-1250X 4.机械筒长:160毫米 5.粗微动调焦机构: 调焦范围: 7毫米                    刻度格值:0.002毫米 6.粗动调焦范围:7毫米 7.机械工作台:75*50毫米 8.照明灯泡:6v 12w溴钨灯 9.载物件（直径）：10，20，42 10.仪器重量：5公斤 11.包装箱体积：360*246*360毫米 三、仪器主机的成套性 1、显微镜主体：　　　　　　 　　　   1台 2、目镜10X、12.5X　　　　　　 　　　各2只 3、物镜10X、40X（平场）、100(油） 　各1只 4、双目镜筒　　　　　　　　　　 　　1只 5、10X测微目镜　　　　　　　　 　　 1只 6、测微尺（0.01）　　　　　　　 　　1片 7、载物台压簧　　　　　　　　　 　　1件 8、载物片φ10、φ20、φ42　　　　 　各1片 9、滤色片（黄、绿、灰及磨砂玻璃） 　各1片 10、杉木油　　　　　　　　　　　 　 1瓶 11、灯泡（溴钨灯） （备用）　　　 　2只 12、保险丝　　　　　　　　　　　 　 1只    四、仪器的组成部分 1、金相显微镜4XB　　　　　　 　　　   2、电脑适配镜 3、彩色摄象器(CCD) 4、A/D转换器(图象采集设备) 5、计算机(选购) 五、同类仪器的比较 1、4XB倒置金相显微镜 2、4XBC电脑金相显微镜 3、4XBD数码金相显微镜
