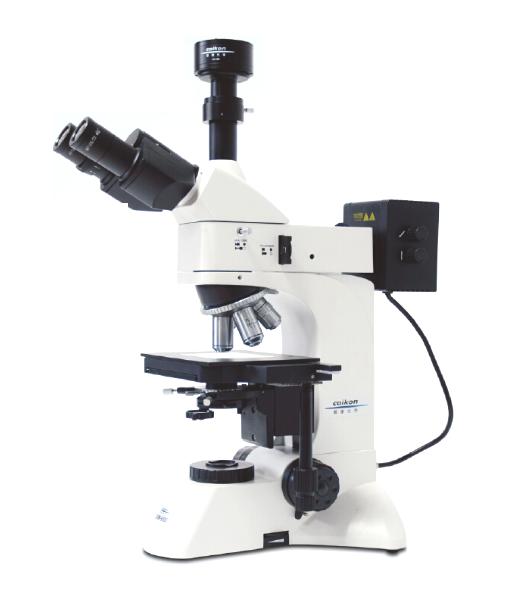

蔡康DMM-900C透反射金相显微镜（微孔显微镜）
一、DMM-900金相显微镜的特点和用途:
|
DMM-900系列透反射显微镜是适用于对不透明物体或半透明物体和粉末颗粒的显微观察。本仪器配置落射照明系统和透射照明系统、无限远长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，无限远光路系统具有图像清晰、衬度好，造型美观，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
性能特点
1、配置大视野目镜和无限远长距平场消色差物镜(无盖玻片)，视场大而清晰。
2、粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
3、6V30W卤素灯，亮度可调。可进行灯丝方向调节.
4、三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
5、 配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察
6、可配CKC2000万像素成像系统CCD，图像拼接，景深融合，测量报告，清晰度高及色 彩特效。
|
二、金相显微镜DMM-900的技术参数:
|
型号
|
技术参数
|
|
目镜
|
WF10X(Φ22mm) WF12.5X
|
|
物镜
|
无限远长距平场消色差物镜(无盖玻片)PL 5X/0.12 工作距离:26.3mm
|
|
无限远长距平场消色差物镜(无盖玻片)PL L10X/0.25 工作距离:20.2mm
|
|
无限远长距平场消色差物镜(无盖玻片) PL L40X/0.60（弹簧） 工作距离：3.98 mm
|
|
无限远长距平场消色差物镜(无盖玻片) PL L60X/0.70（弹簧） 工作距离：3.18 mm
|
|
目镜筒
|
铰链式三目镜,倾斜30˚,内置检偏振片,可进行切换 ；瞳距调节范围 55-75mm,屈光度±5可调。
|
|
落射照明系统
|
6V 30W卤素灯,亮度可调
|
|
落射照明器带 (黄,蓝,绿)滤色片和磨砂玻璃
视场光栏和孔径光栏大小可调节，可插入式起偏振片，可进行偏光观察和摄影
|
|
透射照明系统
|
阿贝聚光镜 NA.1.25 可上下升降 。蓝滤色片和磨砂玻璃
集光器，卤素灯照明适用(内置视场光栏) ，6V 30W 卤素灯,亮度可调
|
|
调焦机构
|
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
|
|
转换器
|
四孔(内向式滚珠内定位)
|
|
载物台
|
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
|
蔡康CKC2000万像素成像系统技术参数及配置：
|
型号
技术参数
|
CKC2000
|
|
芯片型号
|
Sony IMX183
|
|
芯片大小
|
1"
|
|
分辨率
|
5496×3672
|
|
像素大小
|
2.40µm ×2.40µm
|
|
曝光时间
|
0.13s - 15s
|
|
曝光模式
|
自动/手动/区域曝光
|
|
增益
|
1 x - 10 x
|
|
白平衡控制
|
自动/区域白平衡
|
|
快门
|
卷帘快门
|
|
彩色/黑白
|
彩色
|
|
合并模式
|
1×1, 2×2, 3×3
|
|
帧率
|
40FPS@ 3072 ×2048
|
|
A/D 转换
|
12bit
|
|
内置图像缓存
|
1Gb
|
|
读出噪声
|
2.5e-
|
|
满阱
|
15ke-
|
|
动态范围
|
71db, 3500:1
|
|
光量子效率
|
67%@536nm
|
|
图像格式
|
JPG / TIF / PNG
|
|
数据接口
|
USB3.0
|
|
供电
|
USB供电
|
|
功耗
|
小于1.8W
|
|
相机尺寸 (LxWxH)
|
80mm x 62mm x 39mm
|
|
重量
|
300g
|
三、系统的组成 ：
1、金相显微镜DMM-900 2、电脑适配镜
3、彩色数字摄像器 4、计算机(选购)
四、选购部分：
1、10X分划目镜 2、测微尺 3、DS-3000二维定倍测量软件
4、 DM-3000金相分析软件 5、0．5X摄影接口
6、无限远长距平场消色差物镜(无盖玻片)：PL L 20X/0.40工作距离：8.80mm PL L50X/0.70（弹簧） 工作距 离：3.68 mm PL100X(干式)
