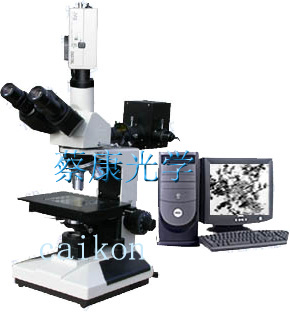

蔡康透反射正置金相显微镜DMM-330C

蔡康透反射正置金相显微镜DMM-330C 一、仪器的主要用途和特点     蔡康DMM-330系列透反射金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。    DMM-330C电脑型透反射三目正置金相显微镜是将光学显微镜技术、优良的光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项科技产品。既可人工观察金相图像,又可以在计算机显示器上很方便地适时观察金相图像，并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
