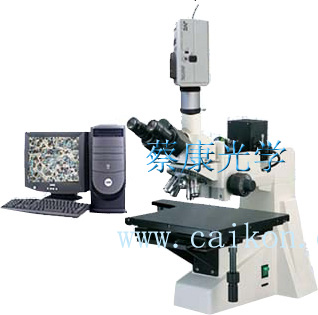

蔡康大平台金相显微镜DMM-660C

蔡康大平台金相显微镜DMM-660C 一、仪器的主要用途和特点     蔡康DMM-660系列研究型大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。    DMM-660C研究型大平台三目正置金相显微镜是将光学显微镜技术、优良的光电转换技术、计算机成像技术紧密地结合在一起而开发研制成功的一项科技产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像，并以随时捕捉下来,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。

二、仪器的主要技术指标 组件及规格 目镜 大视野 WF10X(Φ18mm) WF20X(Φ8.5mm) 平场分划 10X(0.10mm/格值) 物镜 平场消色差 （无盖玻片） 放大倍数/数值孔径 工作距离 PL5X/0.12 18.3 PLL10X/0.25 8.9 PLL20X/0.40 8.7 PLL40X/0.60（弹簧） 3.7 PL50X/0.70（弹簧） 2.02 PL80X/0.80（弹簧） 0.96 目镜筒 三目镜 转轴式，倾斜30度，包括检偏振片 仪器主体 粗调、微调手轮，微调格值为0.002MM（底座及支架） 偏光装置 可插入式起偏振片,垂直照明装置,能进行一般金相分析、微粒分析测试，还能对不透明物体进行分析、观察。 载物台 尺寸：274 X274mm 有快速移动装置，移动范围尺寸：203 X 203mm 调焦机构 同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm 照明系统 落射照明 6V 20W ，卤素灯，亮度可调带起偏振片落射照明 6V 20W ，卤素灯，亮度可调 滤片组 蓝、黄、绿、磨砂 转换器 滚珠内定位内弯,五孔转换 三、仪器主体分解     DMM-660配有带屈光补偿的棱镜型双目镜筒。能调节左右目镜的屈光度。这种设计使得在调节瞳距时，物镜的齐焦面保持不变，即使更换不同倍率的物镜，也只需做较小的调焦。目镜圈由橡皮制成，以便更舒适的观察。     高质量的五孔转换器内部设有机械定位。此设计使旋转更平滑，也增强了耐用性。同时，转换器周圈带有突楞，使得旋转更加方便，无需触及物镜。 双目镜筒     五孔转换器               X、Y轴平行移动，X轴50mm,Y轴70mm,高精度的平移设计确保观察式样水平移动，移动精度0.1mm。 载物台调动手轮         同轴粗微调焦手轮位置在载物台后边下方，而且他和载物台移动手柄的位置接近，因此操作者无需扭曲肩膀，可保持自然的姿势进行操作。     多功能三目头设计，使得三目头既可接彩色摄像器，也可接数码相机，使传统的人眼观察同时还可以电脑观察或者数码相机拍照。 同轴粗微调焦手轮     三目头       此牢固安装在主机上的机械载物台是内置式双层机构，可在XY方向进行平滑移动。 物台上方的空间，使对标本操作变得更方便、快捷，同时，载物台在X轴的移动也更加平滑和精密。载物台表面光滑，使载玻片能够更平滑、自如地移动。   双层机构机械载物台   四、系统的组成 1、金相显微镜DMM-660　　　　　　 　　　   2、电脑适配镜 3、彩色摄像器(CCD) 4、A/D转换器(彩色图象采集设备) 5、计算机（选购） 五、选购部分 1.金相分析软件 2.300-2000万像素成像器. 六、同类仪器的比较 1、DMM-600C正置金相显微镜 2、DMM-600D电脑金相显微镜 3、DMM-660C电脑金相显微镜 4、DMM-660D数码金相显微镜
